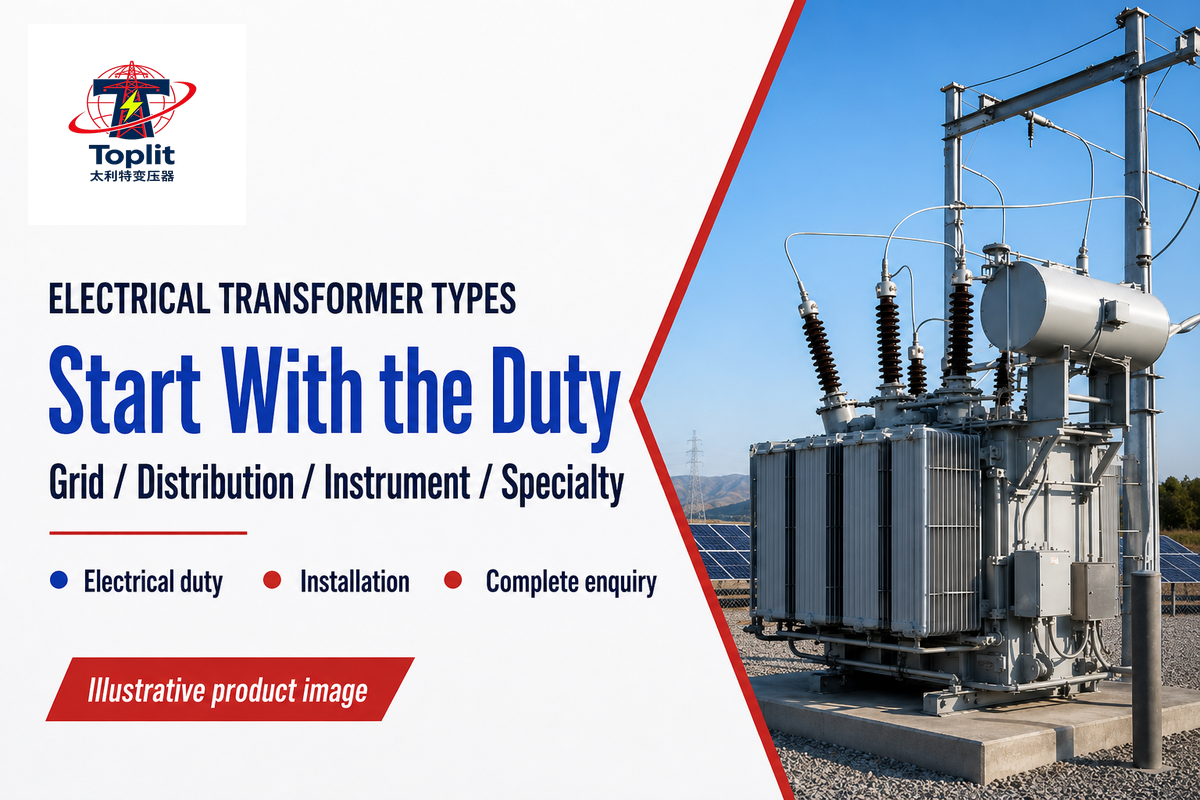

Tipos de transformadores eléctricos: red, distribución, medición y aplicaciones especiales

Para comprender los tipos de transformadores eléctricos, primero hay que considerar el trabajo que deben realizar: transmisión de potencia, distribución local, medición y protección, así como circuitos especializados. Otras características que definen el tipo incluyen el aislamiento (seco o con aceite dieléctrico), la tensión, el número de fases (una o tres) y la transformación (elevadora o reductora). Los transformadores también pueden caracterizarse por su construcción o función.

Cuando una solicitud especifica «transformador seco», el proveedor debe determinar qué función debe cumplir el equipo. Necesita conocer la tensión especificada y las demás limitaciones del equipo; cualquier supuesto sin resolver requiere una revisión de ingeniería. Estos cuatro enfoques ayudan al proveedor a identificar las condiciones de servicio requeridas y a dejar por escrito los supuestos para su revisión por ingeniería.

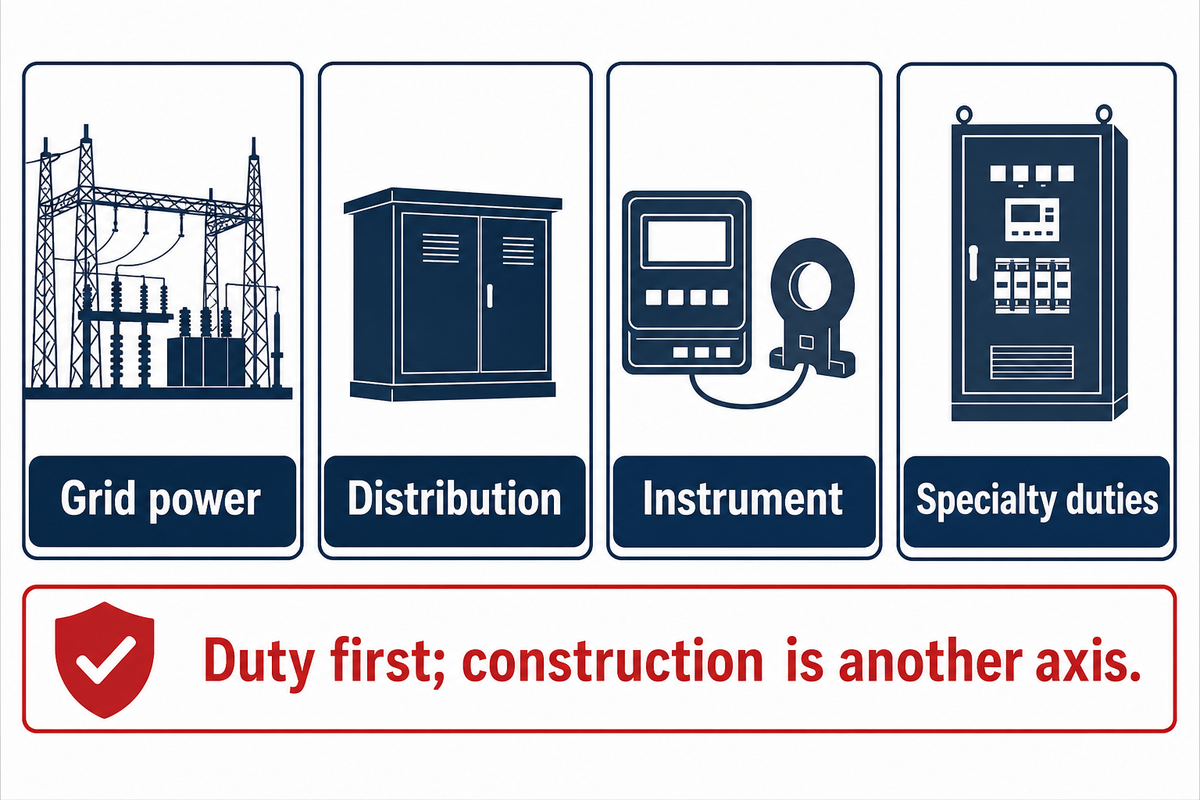

Primero determine la aplicación y luego interprete el tipo de transformador

Los principales tipos de transformadores utilizados para la transmisión y distribución de potencia se distinguen por su aplicación, el tipo y la forma del devanado, el tipo de aislamiento, el número de fases y la forma de conexión al circuito. No es raro encontrar equipos cuyas características correspondan a varios tipos de transformadores utilizados en la distribución de potencia.

El término «transformador de potencia» requiere contexto. En conversaciones sobre redes eléctricas, suele referirse a equipos utilizados en la generación y transmisión de potencia. En el lenguaje de las normas, tiene un alcance más amplio: IEC 60076-1:2011 abarca transformadores de potencia monofásicos y trifásicos, incluidos los autotransformadores, con las excepciones que allí se indican. Por eso, los encabezados de los catálogos y el alcance de las normas no necesariamente clasifican los equipos de la misma manera.

Para consultar al fabricante, resulta mucho más útil indicar «transformador de distribución trifásico de tipo seco, 1,000 kVA, de 11 kV a 400 V» que «transformador industrial». Los ejemplos aquí presentados no deben interpretarse como un aval. Adaptar un transformador a una carga determinada requiere un análisis sistemático. Las recomendaciones y la tabla de pérdidas garantizadas del fabricante, junto con la evaluación del ingeniero responsable y los requisitos locales aplicables, permiten determinar si el transformador es adecuado para una aplicación específica.

Comparar denominaciones distintas como si el comprador tuviera que elegir solo una genera una decisión innecesaria. «¿Un transformador trifásico o uno de tipo seco?» no plantea una disyuntiva. Una vez conocidas las condiciones eléctricas de servicio, la familia de productos de tipo seco puede ser la siguiente opción que se evalúe; especificar solo la construcción no basta.

Por ejemplo, un transformador de 11 kV/400 V puede ser de distribución, reductor y de tipo seco. Las categorías de equipos eléctricos pueden orientar el diseño, pero no constituyen una aprobación del diseño.

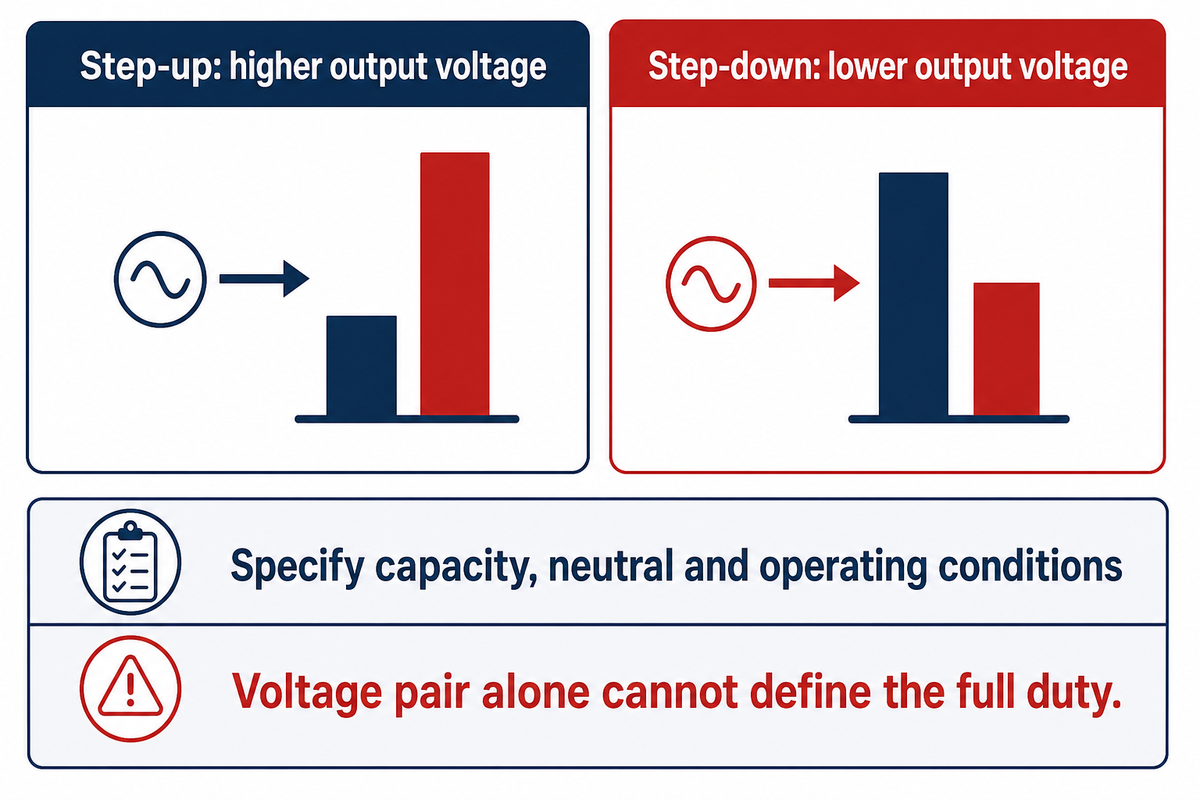

Transformadores de potencia para redes: condiciones de servicio elevadoras y reductoras

Los transformadores elevadores o reductores forman parte de la red eléctrica y se utilizan para conectar distintos niveles de tensión. Se deben definir la función prevista del sistema y el sentido del flujo de potencia. IEC 60076-1:2011 abarca transformadores de potencia trifásicos y monofásicos, incluidos los autotransformadores, con excepciones para ciertas categorías pequeñas y especiales. Cuando una categoría cuenta con su propia norma IEC, esta parte se aplica solo en la medida en que se la mencione mediante referencias cruzadas. En los transformadores conectados a la red eléctrica, un nivel general de tensión quizá no permita distinguir un transformador de distribución de uno de potencia para redes.

Un transformador elevador aumenta la tensión en el sentido previsto. En uno reductor ocurre lo contrario. Un transformador modifica el nivel de tensión de la corriente alterna. El campo magnético variable dentro del transformador induce tensión en sus devanados. El transformador no genera energía nueva. El análisis debe incluir las pérdidas del transformador. El acoplamiento magnético permite transferir energía eléctrica entre circuitos mediante los devanados. La relación ideal entre la tensión y el número de espiras explica cómo funcionan los transformadores, pero no garantiza el desempeño bajo carga.

Considere un proyecto hipotético de red que conecta barras de 33 kV y 11 kV. Otro proyecto podría conectar barras de 110 kV y 33 kV. Entre las preguntas clave están la capacidad de potencia, el tipo de neutro y las condiciones de operación. Los ejemplos anteriores no establecen los límites de los productos de Toplit.

Comience con la tabla de datos del sistema

El ingeniero consultor responsable de la especificación del sistema eléctrico debe proporcionar un diagrama unifilar que indique las conexiones de los devanados. Conviene considerar con anticipación los transformadores grandes utilizados en sistemas eléctricos, debido a las limitaciones de diseño y transporte. Estas limitaciones, junto con el alcance del diseño y el suministro, influyen en el precio de los transformadores grandes. Para comparar precios de transformadores grandes en venta, hay que definir las condiciones de servicio que deberán cumplir. Un equipo más económico no necesariamente satisface las condiciones de servicio requeridas para el proyecto.

Los transformadores de potencia grandes se utilizan en la transmisión de energía eléctrica, pero el tamaño por sí solo es un criterio poco fiable para clasificar una unidad desconocida. Compare los distintos tipos de transformadores de potencia con las condiciones de servicio requeridas por el sistema. En los transformadores de potencia grandes llenos de aceite dieléctrico se deben especificar el líquido y la configuración de instalación; el tamaño no resuelve esas cuestiones. Del mismo modo, la denominación «transformador de alta tensión» no indica si el circuito abastece una red, realiza ensayos de aislamiento o cumple otra función especializada. La vía de especificación para transformadores de potencia corresponde cuando las condiciones de servicio solicitadas coinciden con esa familia de productos.

Para una comparación más específica, la comparación de las condiciones de servicio de transformadores de potencia y de distribución explica por qué es importante la función de operación. Mantenga esa distinción separada de la definición de una norma de eficiencia de Estados Unidos. 10 CFR 431.192 define «transformador de distribución» para una subparte regulatoria específica, con exclusiones por tensión, frecuencia, capacidad y producto.

Al considerar un sistema de 33 kV/11 kV, es importante identificar los sistemas que se interconectarán y la función requerida de cada uno antes de solicitar cotizaciones. Considerar únicamente la tensión no permite determinar si se requiere equipo para un sistema de potencia o de distribución. La claridad y coherencia de la información del sistema ayudarán a definir cualquier desviación.

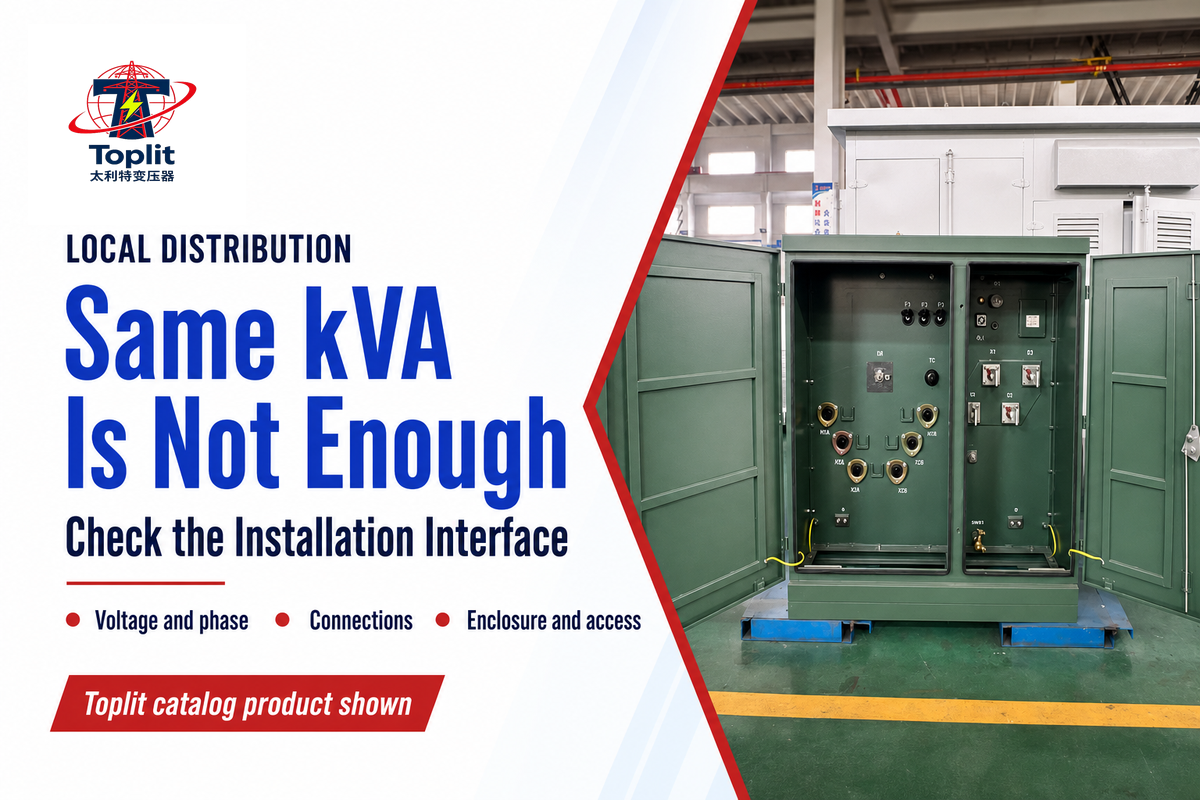

Transformadores de distribución: suministro a las cargas locales

Los transformadores de distribución abastecen redes de distribución eléctrica o cargas locales con la tensión que requiere el equipo receptor. Para cargas locales, se puede especificar un transformador indicando el suministro disponible, la tensión del equipo conectado y una evaluación de la carga.

Tanto la empresa eléctrica como la fábrica de un cliente cercano pueden necesitar equipos de distribución de potencia. Las consideraciones de instalación y la función de las interconexiones pueden variar. Es posible que los equipos con el mismo valor nominal en kVA no sean intercambiables. También es esencial que la tensión del sistema y la potencia sean compatibles con la carga conectada.

La definición vigente en Estados Unidos, recogida en 10 CFR 431.192, especifica una entrada de 34.5 kV o menos, una salida de 600 V o menos y operación a 60 Hz. También establece rangos de capacidad y exclusiones. Esas condiciones delimitan el alcance de dicho reglamento. Fuera del ámbito de aplicación de Estados Unidos, los equipos de distribución pueden utilizarse en proyectos de 50 Hz. La condición de 60 Hz de esa definición corresponde a una jurisdicción específica.

El montaje cambia la solicitud

Las opciones de montaje del transformador (tipo pedestal o tipo poste) influyen en el diseño de la envolvente, las conexiones, el acceso y los requisitos de la empresa eléctrica. Cada opción requiere un diseño distinto. Para instalar equipos tipo pedestal en interiores, se necesita un cuarto adecuado para los equipos y un plan de instalación verificado. Al decidir dónde colocar el equipo, el usuario final debe considerar las limitaciones de espacio y ventilación. El equipo también puede instalarse en otro cuarto destinado a equipos, pero solo después de que el diseñador responsable haya verificado los requisitos del fabricante, la ventilación y las medidas contra incendios del nuevo cuarto, así como los requisitos locales aplicables. También se pueden solicitar planos de interfaz antes de suponer que el equipo tipo pedestal será siempre compatible con los equipos estándar.

Considere el ejemplo de reemplazo de un transformador de 630 kVA que abastece una barra de fábrica de 400 V. El área de compras encuentra otra unidad de 630 kVA a menor precio, pero la configuración de conexión y la envolvente son distintas. Si hay diferencias entre las envolventes de los equipos, se debe completar una tabla de desviaciones que incluya la potencia nominal, las envolventes y las conexiones. Que la potencia nominal coincida no resuelve por sí solo el problema de interfaz de instalación.

La gama de distribución de Toplit permite comenzar la consulta de los modelos publicados y sus valores nominales. Las páginas de divulgación pública y la documentación incluyen diseños, valores nominales y características; es necesario confirmar la disponibilidad de cada producto para el proyecto específico.

Los cálculos y supuestos de carga deben determinarse por separado para seleccionar la capacidad. Para seleccionar la capacidad, utilice la guía para dimensionar transformadores en kVA y presente los resultados de los cálculos durante la revisión del diseño para validar los sistemas eléctricos. Aplicar un porcentaje fijo para sobredimensionar no sustituye los cálculos de carga durante la revisión del diseño.

Especifique la tabla completa de datos del suministro de 630 kVA, en lugar de basarse solo en el valor nominal de 630 kVA. Las ofertas que no incluyan la misma tensión, fase, frecuencia, conexiones y condiciones de instalación quizá no satisfagan sus requisitos. El área de compras debe resolver estas diferencias antes de considerar como ahorro la diferencia de precio.

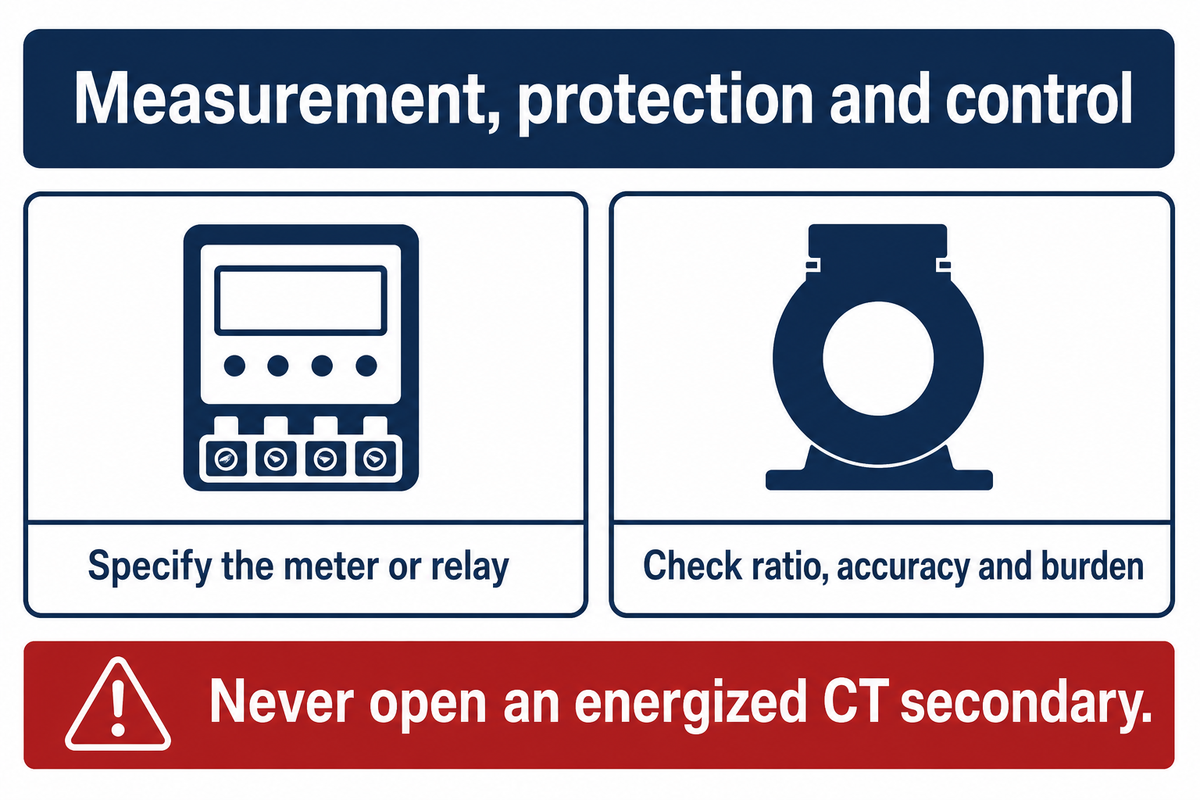

Transformadores de medida: medición de corriente y tensión

Los transformadores de medida proporcionan señales para medición, protección y control. Se utilizan habitualmente para proporcionar estas señales. Los transformadores de corriente y los transformadores de tensión, también llamados transformadores de potencial, pueden proporcionar señales para medición o protección, según las funciones especificadas. Los transformadores de medida deben figurar en una tabla de instrumentos. También hay que considerar otros aspectos, como la relación de transformación, para determinar si un medidor o relé funcionará según lo requerido.

El documento IEC 61869-1:2023 establece algunos requisitos generales para transformadores de medida de productos que operan por encima de 1 kV AC o 1.5 kV DC. También contempla señales analógicas y digitales. Los productos de baja tensión y las tecnologías específicas a las que no se aplica el documento deben evaluarse caso por caso. Esto también se aplica a los transformadores de tensión capacitivos, para los cuales se requiere la especificación técnica correspondiente.

Indique al proveedor las condiciones de servicio del medidor o del sistema de protección

La solicitud de un transformador de medida debe identificar la naturaleza del circuito y el equipo que recibirá las señales. Si se especifica una relación de transformación, indique también la clase de precisión, la carga nominal y la información de aislamiento pertinente. Los usos para medición y protección deben evaluarse por separado. Si el producto tiene varias bobinas, pregunte qué función cumple cada una.

Por ejemplo, al revisar una tabla hipotética de transformadores de corriente con una relación de 600 A/5 A, el consultor aún necesita conocer el relé o medidor previsto y los requisitos del circuito secundario. Que coincidan las relaciones de 600 A/5 A no demuestra que las ofertas sean equivalentes. Los requisitos de precisión y carga deben comprobarse con el diseño del circuito; no deben deducirse de una fotografía del catálogo.

El empleador debe asegurarse de que los empleados no abran el circuito secundario de un transformador de corriente mientras esté energizado.

Esta advertencia no es una instrucción para realizar ensayos con el equipo energizado. La manipulación de transformadores de tensión y de corriente no es igual. No es seguro generalizar las reglas para transformadores de corriente a otros equipos sin determinar de qué circuito se trata. Se debe utilizar el equipo de protección personal adecuado y seguir las instrucciones del fabricante y los procedimientos para trabajos eléctricos.

Los transformadores de medida no son lo mismo que los transformadores de distribución, aunque ambos tengan devanados. El personal de compras que reciba solicitudes de transformadores de medida debe consultar al diseñador del sistema de protección y a un proveedor de estos instrumentos. Las páginas públicas de potencia y distribución de Toplit no confirman que ofrezca transformadores de medida.

Una tabla de medición o protección podría incluir, por ejemplo, una entrada con la relación de transformación 600A/5A. Se deben evaluar los requisitos de precisión y carga del circuito, y no se debe abrir el circuito secundario de un transformador de corriente energizado. El ingeniero es responsable de evaluar los circuitos y determinar el nivel de protección requerido. Antes de pedir el transformador, se debe consultar al ingeniero responsable del relé o medidor.

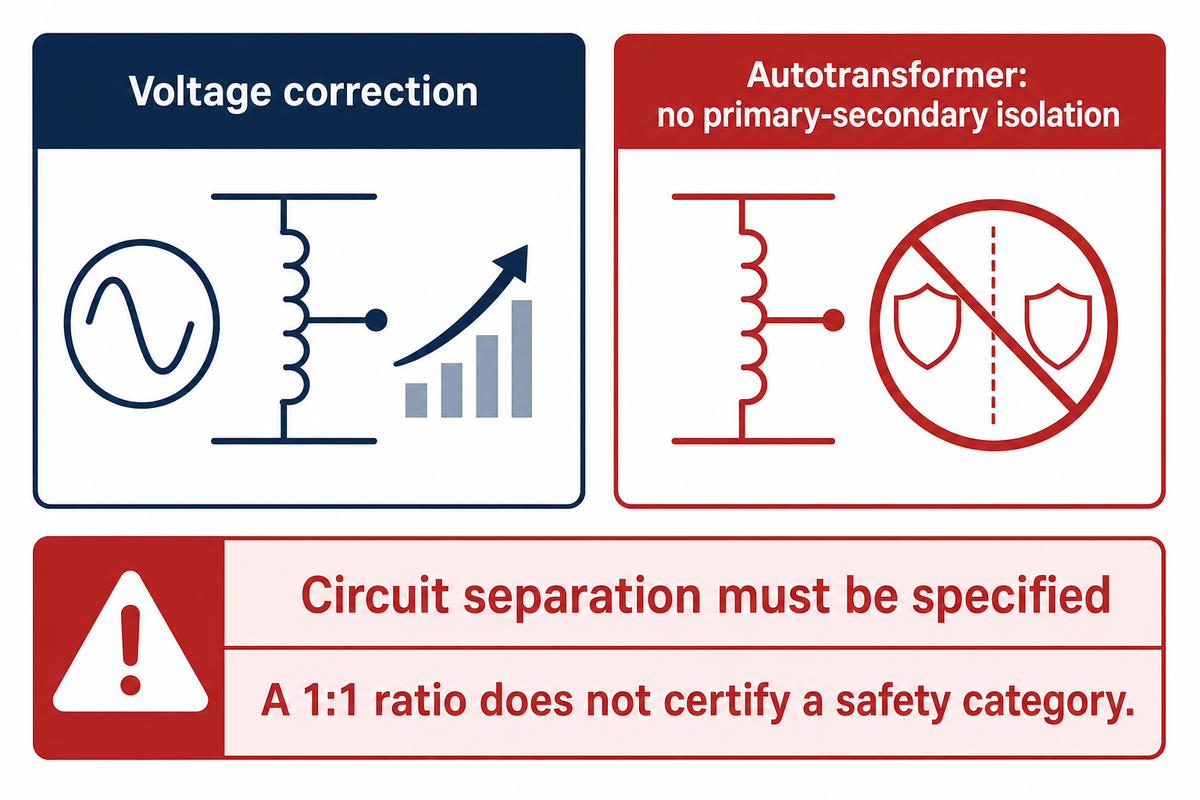

Aplicaciones de transformadores especializados: aislamiento, conversión y control

Los transformadores para aplicaciones especiales están diseñados para funciones que no pueden describirse con una denominación general de distribución de potencia. Se fabrican para aplicaciones como corrección de tensión de servicio, alimentación de circuitos de control, accionamiento de motores, aislamiento y puesta a tierra.

El aislamiento y la corrección de tensión responden a preguntas distintas

Cuando la especificación exige separar los circuitos, un autotransformador no sirve para lograrlo. Como se indica en la definición de Estados Unidos de un autotransformador, no hay aislamiento entre los circuitos primario y secundario. Por lo tanto, la solicitud debe especificar tanto la corrección de tensión como la separación de circuitos.

Tensiones nominales iguales corresponden a una relación de 1:1. Esa relación no certifica una categoría de seguridad. IEC distingue entre transformadores de aislamiento de uso general conforme a IEC 61558-2-4 y transformadores de aislamiento de seguridad conforme a IEC 61558-2-6. Solicite la categoría de producto aplicable y la documentación requerida para el proyecto. Los transformadores de aislamiento se utilizan para separar circuitos según lo especificado, pero la palabra «aislamiento» en una cotización no resuelve todas las cuestiones de protección.

Reducir la tensión nominal de alimentación de una máquina de 240V a 230V requiere una configuración adecuada para corregir la tensión del transformador. En ese caso, el área de compras debe indicar si el diseño del circuito requiere aislamiento. La adaptación de tensión no debe hacer que se omita la especificación del aislamiento. Del mismo modo, especificar únicamente el aislamiento no necesariamente proporciona al proveedor todos los requisitos del equipo conectado.

Condiciones de servicio de control, accionamiento y puesta a tierra

Todas las solicitudes de transformadores de control deben especificar el circuito de control, su tensión de salida y los dispositivos conectados. Los transformadores de potencia para circuitos de control también se utilizan para controlar máquinas, y el equipo conectado determina sus condiciones de servicio. El aislamiento de los sistemas de accionamiento requiere especificar el equipo conectado. Los transformadores para puesta a tierra del sistema requieren un diseño de puesta a tierra, distinto de las aplicaciones de accionamiento y rectificación. Un equipo de reserva de mayor tamaño quizá no sustituya a un transformador especializado únicamente por su tamaño.

Las exclusiones de 10 CFR 431.192 distinguen los transformadores de aislamiento para accionamientos, los transformadores de puesta a tierra, los transformadores de control para máquinas herramienta y los transformadores rectificadores de los transformadores de distribución. No indican que un proveedor determinado fabrique esos productos.

Los transformadores para circuitos pequeños utilizan otras denominaciones

Las fuentes de alimentación y los equipos de comunicaciones incluyen circuitos que transmiten y procesan señales, como los transformadores de audio y los transformadores de RF. El análisis se centra en los detalles de los circuitos en funcionamiento y los rangos de frecuencia involucrados. Los componentes de un circuito de audio no pueden seleccionarse a partir de una tabla de valores nominales de transformadores de red, aunque ambos pertenezcan al campo más amplio de la ingeniería eléctrica.

También hay denominaciones basadas en otros criterios. Por ejemplo, «transformador con núcleo de ferrita» indica el material del núcleo, mientras que «transformador con núcleo toroidal» indica su forma; aun así, es necesario definir las condiciones eléctricas de servicio del transformador toroidal. Para determinar las similitudes y diferencias entre los transformadores con núcleo de hierro, los transformadores con núcleo de aire y los transformadores resonantes, se deben comparar sus circuitos, frecuencias y componentes.

Para el ejemplo de corrección de 240 V/230 V, la primera pregunta de compra es si el ajuste de tensión por sí solo satisface los requisitos del circuito. El comprador debe analizar los requisitos del circuito y definir si se necesita aislamiento o una categoría de seguridad específica. Las cifras de tensión por sí solas no definen la función. Una tensión, corriente o frecuencia similar puede ocultar diferencias en los requisitos y el desempeño.

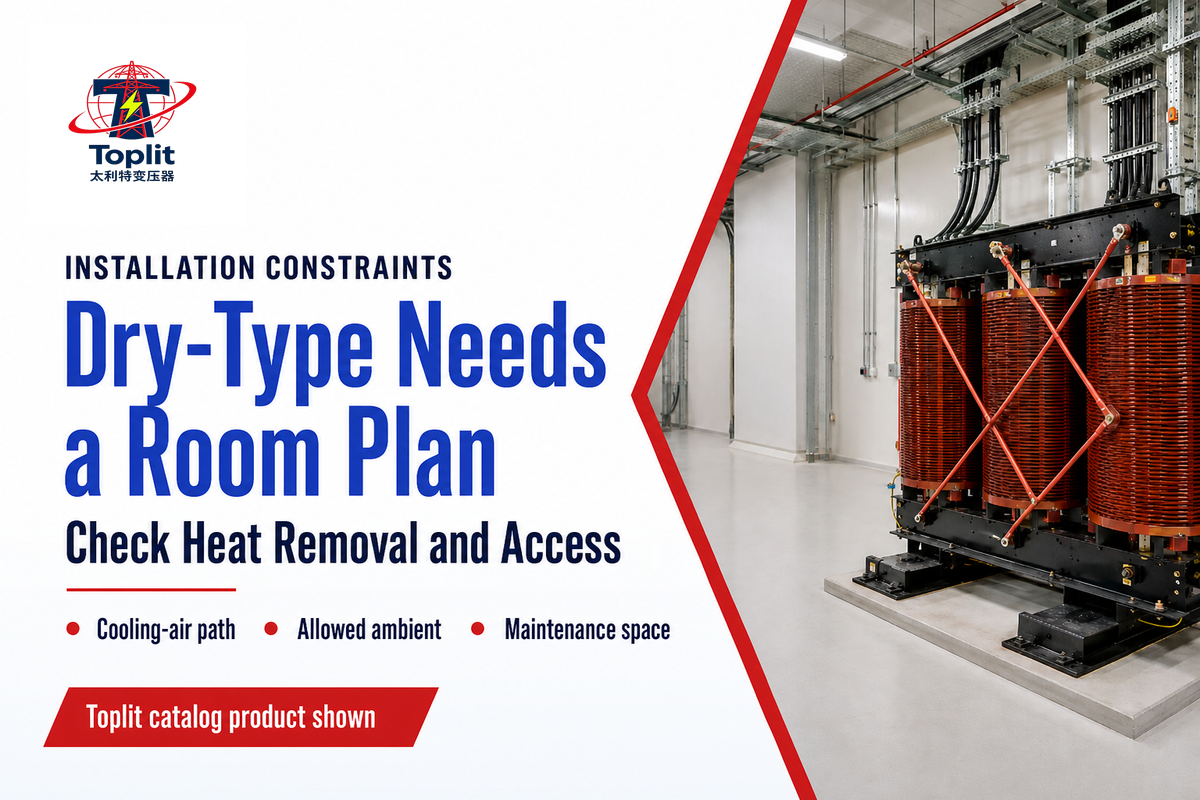

Transformadores de tipo seco, llenos de líquido y su instalación

Las diferencias de aislamiento entre los transformadores con líquido y los transformadores tipo seco definen los tipos de transformadores. La elección del transformador depende de los requisitos del entorno y de las condiciones de servicio eléctrico. Por ejemplo, la accesibilidad y la ubicación del servicio (por ejemplo, a la intemperie) influyen en la elección del aislamiento. Los requisitos de protección contra incendios y las pérdidas de calor también influyen en esa elección. Para evaluar el equipo según las condiciones de servicio eléctrico y determinar si cumple los requisitos de los códigos locales, se deben especificar las definiciones y restricciones.

Que un transformador sea tipo seco no significa que el riesgo de incendio sea nulo. IEC 60076-11:2018 incluye clasificaciones ambientales y de comportamiento frente al fuego, y en el resumen público de su alcance aborda consideraciones sobre la envolvente y la altitud. La norma cubre transformadores de potencia tipo seco especificados de hasta 72.5 kV, con al menos un devanado por encima de 1.1 kV, y enumera algunas exclusiones. No constituye una aprobación universal para instalaciones en interiores.

Los transformadores llenos de aceite requieren el líquido aislante especificado y una disposición de instalación adecuada. El término aceite para transformadores no debe llevar a suponer que todos los líquidos tienen propiedades idénticas. Las disposiciones de OSHA para la instalación de transformadores muestran por qué la protección contra incendios y las condiciones de la bóveda dependen de la instalación y del alcance de la norma. Se deben verificar los requisitos de diseño locales para el proyecto específico.

En un proyecto hipotético, un ingeniero de instalaciones está evaluando posibles opciones para una instalación de potencia en la sala de una fábrica. El ingeniero considera un transformador tipo seco de 1,000 kVA para una alimentación de 11 kV / 400 V. Se proporcionó un plano de la sala; sin embargo, el recorrido del aire de refrigeración del transformador está obstruido por materiales almacenados. Elegir un transformador tipo seco no ha resuelto las inquietudes sobre la disipación del calor ni el acceso. El siguiente paso es solicitar al fabricante los requisitos de instalación y evaluar si el transformador puede instalarse en la sala.

El análisis de Keith Lane en EC&M sobre transformadores tipo seco de gran tamaño señala que un valor nominal con asistencia de ventiladores depende de componentes móviles. Los gerentes de fábrica deben preguntar qué valor nominal corresponde al servicio normal y qué sucede cuando no se dispone de la asistencia de los ventiladores. Los aumentos porcentuales históricos publicados en un artículo del sector no sustituyen la placa de características de la unidad seleccionada.

Tipos de transformadores tipo seco: por qué no conviene decidir solo por la etiqueta

Afirmar que un transformador no requiere mantenimiento, que está diseñado para interiores o que es equivalente a otra unidad no define las diferencias entre el transformador nuevo y la unidad que se reemplaza, por lo que esa afirmación no debe aceptarse como fundamento para su aprobación. Se debe exigir al fabricante que defina los criterios de diseño que sustentan la afirmación y que compare las diferencias entre el diseño y los requisitos del proyecto.

Por lo general, los transformadores se suministran con instrucciones de instalación y mantenimiento específicas para cada modelo. Los equipos tipo seco también requieren un plan adecuado de inspección y mantenimiento. El artículo de James R. White en EC&M sobre ensayos de transformadores tipo seco explica el valor de comparar los resultados con la línea de base de la unidad específica. Los valores de ensayo publicados anteriormente no deben copiarse en una nueva especificación de compra sin la revisión del ingeniero responsable.

Los precios cotizados para equipos disponibles en el mercado pueden excluir el costo de los trabajos necesarios en el sitio. El área de compras debe identificar por separado el costo del equipo (precio del transformador) y el costo de los trabajos en el sitio (o del servicio). Si un posible proveedor no declara en su oferta el valor nominal del equipo, las pérdidas, el alcance de la documentación y los límites de instalación y uso, no se puede evaluar la oferta frente a las de la competencia.

La planificación de una transición de 1,000 kVA, 11 kV/400 V requiere infraestructura eléctrica y trabajos asociados en el sitio para proporcionar ventilación y acceso adecuados. El mapa de restricciones muestra las condiciones del sitio que pueden influir en la elección de construcción del transformador. Estas condiciones deben abordarse antes de decidir entre un transformador con líquido aislante y uno tipo seco.

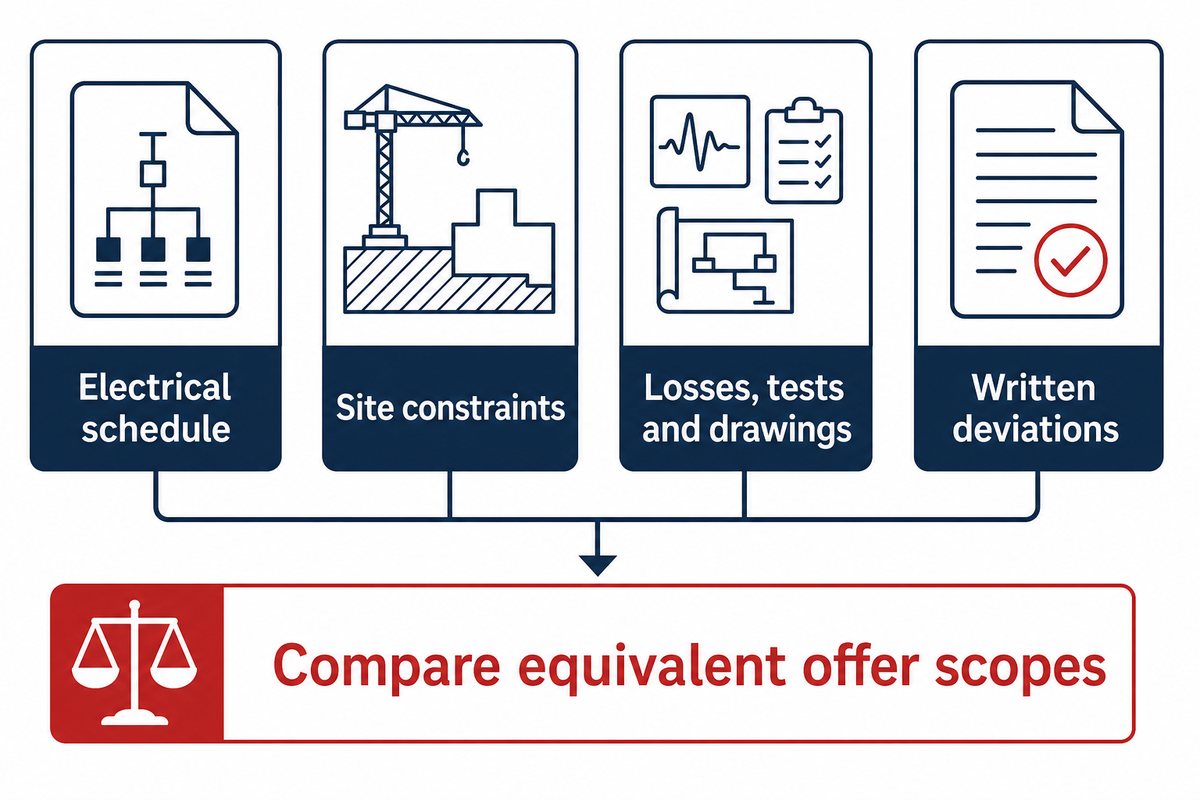

Elija la opción de transformador adecuada para obtener una cotización útil

El proceso de compras requiere información del proyecto proporcionada por las partes interesadas pertinentes para identificar la opción de transformador adecuada. Aunque cada proveedor debe identificar las variaciones eléctricas y mecánicas con respecto a los requisitos especificados, conviene postergar el análisis comercial hasta que las diferencias sean claras.

La tabla de requisitos para solicitar una cotización muestra ejemplos de requisitos para profesionales de compras, ingeniería de instalaciones y consultoría de proyectos que participan en una misma compra. Los ejemplos ilustran la información necesaria para especificar el equipo. No debe suponerse que el equipo está disponible de inmediato.

El gerente de fábrica define las restricciones operativas y el acceso para los trabajos que se realizarán en el sitio de una instalación hipotética de 400 V. El área de compras debe comparar las alternativas disponibles sobre la misma base comercial. El equipo de diseño especifica la carga eléctrica y los criterios de aceptación. Trabajar con un solo plan de proyecto integrado ayuda a evitar suposiciones contradictorias al evaluar una misma compra.

Solicite las pérdidas en vacío y con carga, los ensayos, los planos y una lista de documentos. La protección del transformador debe considerarse como parte de la protección general del sistema. Las cotizaciones no deben considerarse sustitutos de los estudios de protección del sistema. Identifique al responsable y el contenido de los requisitos pendientes.

La solicitud debe ser concisa e incluir toda la información pertinente, es decir: “Cotice de acuerdo con la tabla adjunta. Identifique y explique cada desviación. Especifique los valores nominales y las pérdidas del equipo ofertado, así como los ensayos incluidos. Enumere los documentos adjuntos a la cotización.” Indique las condiciones de entrega deseadas y el lugar de instalación. Esta información permite al comprador verificar la cotización frente a la especificación requerida del transformador.

Para condiciones de servicio eléctrico de potencia o distribución dentro del rango publicado de Toplit, comience por las opciones de construcción con aceite dieléctrico o la familia de productos pertinente; después, envíe la tabla eléctrica y las restricciones del sitio. Las solicitudes de transformadores de medida y de circuitos especializados deben dirigirse a un proveedor cuyo alcance declarado incluya esa familia específica.

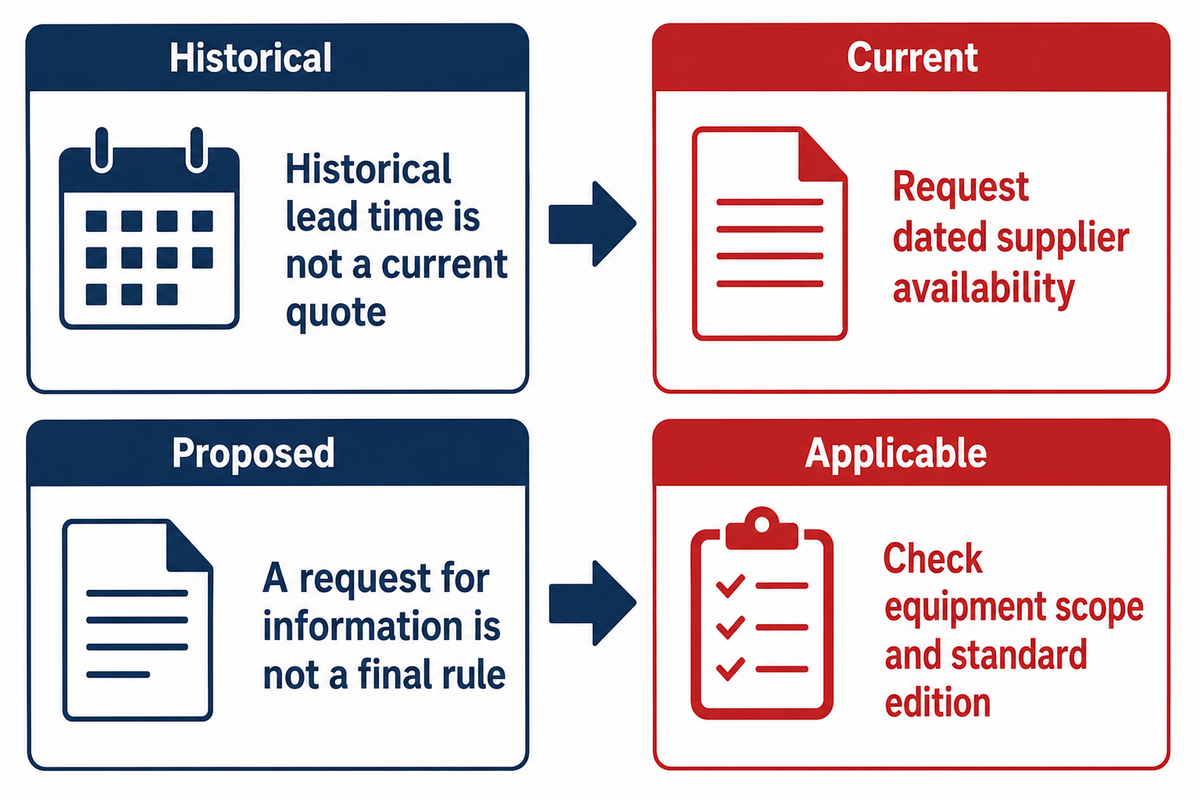

¿Qué está cambiando en las compras de transformadores?

Existen muchas restricciones para el suministro de sistemas y equipos eléctricos, y las normas evolucionan continuamente. Los compradores deben evaluar los requisitos vigentes por separado de las propuestas e identificar si la capacidad de suministro anunciada corresponde a equipos disponibles para pedido. Se deben presentar pruebas de los requisitos; sin embargo, es responsabilidad del proveedor evaluar la disponibilidad de los equipos y comprometerse con la entrega.

La revisión de agosto de 2026 de la red eléctrica, publicada por el Departamento de Energía de Estados Unidos, describe el crecimiento previsto de la demanda y señala algunas restricciones de la oferta. También cita plazos históricos de suministro. Los plazos históricos de entrega reportados para transformadores de gran tamaño no deben tomarse como plazos vigentes para adquirir transformadores de 630 kVA o de 1,000 kVA. Solicite a un proveedor calificado una cotización fechada para los transformadores.

La información del Departamento de Energía de Estados Unidos sobre transformadores de distribución indica que la fecha límite para cumplir con la revisión de 2024 de las normas de eficiencia energética es el 23 de abril de 2029. La solicitud de información (RFI) de 2026 se refiere a las normas de eficiencia energética y no sustituye una regla final. Los proyectos deben verificar qué regla corresponde al equipo y a su fecha de fabricación.

También importa la edición de la norma cuando una consulta menciona el nombre de una familia. IEC 61869-1:2023 aborda los transformadores de medida dentro de su alcance publicado; IEC 60076-11:2018 aborda los transformadores de potencia tipo seco especificados. Por tanto, copiar el número de una norma de una página sobre otro tipo de transformador puede generar una especificación engañosa, aunque el número sea real.

Desde la perspectiva de quien presenta la solicitud, conviene describir las ediciones en cuestión y mencionar las suposiciones realizadas. También es útil indicar qué ediciones cubren las condiciones de servicio eléctrico solicitadas. Si el proveedor modifica la construcción para acelerar la entrega del equipo, solicite que prepare una nueva tabla modificada y documente los cambios.

Preguntas frecuentes

¿Cuáles son los 4 tipos de transformadores?

En esta guía, los transformadores utilizados en sistemas de distribución eléctrica se agrupan en cuatro categorías generales: sistemas de potencia de red, sistemas de distribución local, sistemas de medición y protección, y aplicaciones de circuitos especiales. Este informe describe e identifica estas categorías como opciones de compra, no como normas internacionales o mundiales. Un transformador puede caracterizarse de muchas maneras y, por tanto, tener varias etiquetas descriptivas.

¿Cuáles son los 2 tipos de transformadores?

Hay muchas formas de definir un transformador; dos denominaciones comunes describen la dirección de la tensión: transformador elevador o reductor. La misma distinción en dos tipos según el aislamiento diferencia la construcción tipo seco de la construcción con líquido aislante. Cabe señalar que ninguna de estas definiciones abarca todos los usos de los transformadores. Una solicitud de información debe especificar la definición y las características del sistema de alimentación y del sistema solicitante, así como la función del transformador requerido. Esto evita solicitar información sobre dos tipos de transformador sin nombrarlos.

¿Cuáles son los 3 tipos de transformadores?

Los transformadores de potencia, de distribución y de medida tienen una característica en común respecto de sus funciones. Los de potencia y de distribución se relacionan con líneas que transportan energía eléctrica. Los de medida cumplen funciones de medición o protección. La clasificación en tres categorías omite detalles de las funciones de circuitos especializados. Esta terminología no contempla la clasificación según los devanados, el método de refrigeración o la agrupación por fase. Según esta terminología, un transformador puede pertenecer a un grupo amplio y genérico de dispositivos y equipos.

¿Un transformador funciona con CA o CC?

Como se explicó antes, las tecnologías que se consideran varían según la naturaleza del transformador en cuestión. La introducción de corriente continua estable (CC), por sí sola, no convierte un sistema de excitación en uno de naturaleza alterna ni mantiene el funcionamiento convencional de un transformador. La función de control, protección o medición no determina si el sistema utiliza excitación de corriente alterna o continua. Las fuentes de alimentación electrónicas requieren una descripción del circuito.

¿Un transformador de medida es lo mismo que un transformador de distribución?

No. Los transformadores de medida cumplen funciones de medición, protección o control. Los transformadores de distribución suministran energía a las cargas aguas abajo. La función determina el tipo de consulta. Según la naturaleza y el alcance del proyecto de suministro a las cargas aguas abajo que emprenda una empresa eléctrica o una fábrica, se deben especificar las potencias nominales y las tensiones de alimentación y salida requeridas. Al solicitar información sobre un transformador de medida, como mínimo se deben indicar la función prevista del medidor o relé, la relación, la precisión, la carga del secundario y la información pertinente del sistema. Algunos productos ofrecen varias funciones; en esos casos, se deben identificar todas en la solicitud. Un producto puede tener varios devanados para distintas funciones, y una solicitud de información podría identificarlo únicamente por su nombre, es decir, como transformador. La solicitud de información debe especificar los requisitos del circuito para la función prevista del transformador de medida, en lugar de indicar que podría utilizarse un transformador de potencia para cumplir el requisito. No utilice un transformador de potencia para reemplazar un transformador de medida. Esa acción no es aceptable.
